無電解ニッケルメッキの膜厚とは？管理方法・規格・測定まで徹底解説！

この記事の要点

無電解ニッケルメッキ（Ni-Pめっき）の最大の特長のひとつは、複雑形状でも均一な膜厚が得られることです。電気めっきのように電流分布の影響を受けないため、内面・止まり穴・凹凸部にも「付き回り」よく、ほぼ均一な厚さで皮膜が形成されます。

一般的な膜厚は 3〜30μm（用途によっては50μm程度）。精度を最優先する場合は1〜3μm程度の薄膜で管理することもあります。本記事では、膜厚の標準範囲、JIS H 8645の等級、用途別の膜厚選定、測定方法、そして設計時の注意点までを実務目線で解説します。

1. 無電解ニッケルメッキの膜厚はどのくらい？

1-1. 標準的な膜厚範囲

無電解ニッケルメッキの膜厚は、製品の用途や目的によって異なりますが、目安としては次の通りです。

• 一般的な範囲：3〜30μm（厚膜では50μm程度まで）
• 精度優先（寸法をほとんど変えたくない）場合：3μm程度
• 摺動部など耐摩耗を狙う場合：10μm前後〜厚め

たとえば、高回転の摺動部品では摩耗代を見込んで10μm程度の厚めに設定する、といった設計が現場では行われます。一方、はんだ付け性が主目的なら数μmで十分なケースもあります。

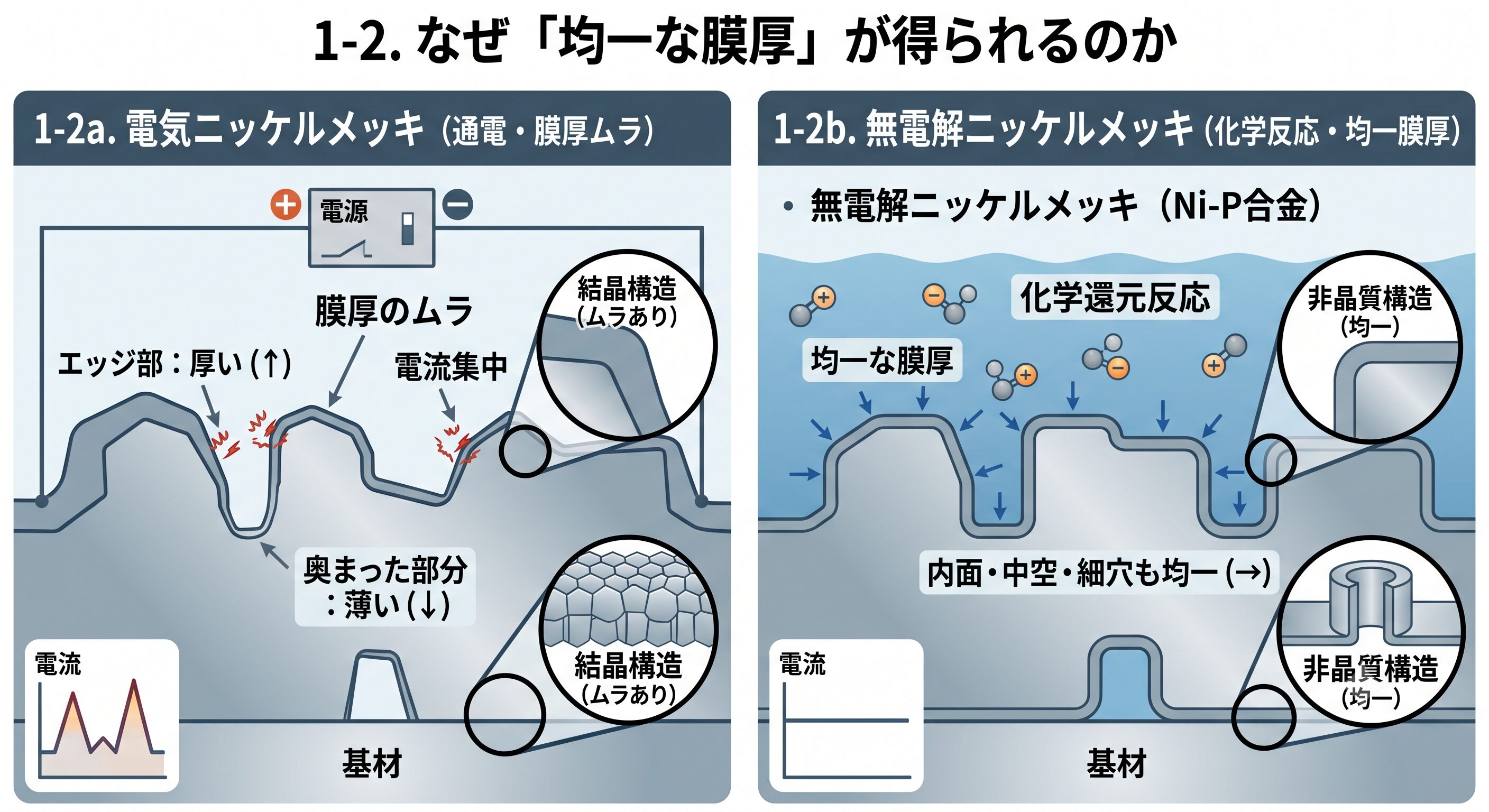

1-2. なぜ「均一な膜厚」が得られるのか

電気ニッケルめっきは通電して析出させるため、電流が集中するエッジ部は厚く、奥まった部分は薄くなる「膜厚のムラ」が生じやすく、形状が複雑になるほど顕著になります。

これに対し無電解ニッケルメッキは、化学還元反応によって析出するため通電が不要です。被めっき物の形状に左右されず、内面・中空部・細穴に対しても均一な膜厚を実現できます。これが寸法精度を要する部品や複雑形状部品で選ばれる大きな理由です。

＞＞無電解ニッケルメッキの詳細はこちら

2. JIS H 8645における膜厚の等級

無電解ニッケル－りんめっきは JIS H 8645：1999（無電解ニッケル－りんめっき） に規定されています。この規格では、鉄・銅・アルミニウムおよびそれらの合金素地に、防食性・耐摩耗性などの目的で施す有効面のめっきについて定めています。

めっきの等級は、最小厚さによって7等級に分けられます。

等級	最小厚さ	参考用途
1級	3μm	はんだ付け
2級	5μm	防食、はんだ付け
3級	10μm	防食、耐摩耗
4級	15μm	防食、耐摩耗
5級	20μm	防食、耐摩耗
6級	30μm	防食、耐摩耗
7級	50μm	防食、耐摩耗

※上表は鉄（鉄合金）・銅（銅合金）・アルミ（アルミ合金）素地への適用が対象です。「最小厚さ」である点に注意してください。

2-1. JISが定めるその他の品質要件

JIS H 8645では膜厚（等級）だけでなく、皮膜の品質についても規定されています。実務上、発注・受け入れの判断基準になるため押さえておきましょう。

• 硬さ：ビッカース硬さ500以上、ヌープ硬さ450以上（熱処理によりさらに高硬度にすることも可能）
• 密着性：曲げ試験・熱衝撃試験・やすり試験などで、剥離や膨れがあってはならない
• 耐食性：後処理後の中性塩水噴霧試験などで、レイティングナンバ9以上
• 多孔性・耐食性の一部：受渡当事者間の協定による

つまり、「○級＝最小厚さ」を満たすだけでなく、硬さ・密着性・耐食性を含めた総合品質で評価される、という点が重要です。

　

3. 用途別・膜厚の選び方

膜厚は「厚ければ良い」というものではありません。用途・要求特性・寸法公差・コストのバランスで決めます。

3-1. はんだ付け性が主目的

数μm（3〜5μm）で対応可能なケースが多く、薄膜で十分です。過度な厚膜はコスト増につながります。

3-2. 防食が主目的

腐食因子の侵入を防ぐため、ある程度の膜厚を確保します。一般に５μｍ以上（ＪＩＳの２級以上）が目安となり、過酷環境では20〜50μmと厚めに設計します。耐食性は膜厚だけでなくリン含有率（高リンタイプ）にも依存するため、両者を合わせて検討します。

3-3. 耐摩耗が主目的

摺動・接触により摩耗する分を見込んで厚めに設定します。さらに熱処理（ベーキング）で硬度を上げると耐摩耗性が向上します。ただし熱処理は耐食性を低下させる傾向があるため、要求特性の優先順位を踏まえた条件選定が必要です。

3-4. 寸法精度が最優先

膜厚の分だけ寸法が増加するため、公差の厳しい部品では薄膜（3μm）で管理する、あるいは膜厚を見込んで素地寸法を設計します。

※図面に「膜厚指定なし」で届いた場合の対応

お客様からのご依頼ではほとんどの場合で膜厚指定がありますが、稀に「指定なし」で届くこともあります。その際、当社では基本的に「標準の5μm」で処理を行いますが、決してそのまま右から左へ作業を進めることはしません。必ず最終製品の図面を確認し、用途の認識合わせを行います。

ハメアイ公差や圧入部への配慮 例えば、ノックピンの勘合部（H7公差など）や、軽量化のために中空にされたロール（パイプ）に軸を圧入する箇所など、ミクロン単位の精度が求められる重要なケースがあります。丸物部品に3μmのメッキを施すと、直径では両側で計6μm寸法が大きくなります。「指定がないから」とそのまま処理してしまうと、組み立て段階で部品が入らなくなる致命的なトラブルに発展します。

そのため当社では、図面の公差を細かく読み解き、「この公差であれば10μmの膜厚が最適です。その代わり、機械加工の段階で径で20μｍマイナスして仕上げるよう加工業者様へ手配してください」といった、一歩踏み込んだ技術提案と事前の徹底した認識合わせを行っています。

　

4. 膜厚の測定方法

膜厚精度が良くても、正しく測定・評価できなければ品質を保証できません。代表的な測定方法は次の通りです。

4-1. 蛍光X線式（非破壊）

X線を照射し、元素固有の蛍光X線量を既知試料と比較して膜厚を求める方法です。比較的薄い膜厚の測定に適し、非破壊で測定できるのが利点です。装置内に入る寸法が限られるため、場合によっては破壊検査となる場合があります。

4-2. マイクロメーターによる寸法差測定

めっき前後の外径・内径などの寸法差から膜厚を算出します。両面にめっきが付く板厚では、トータル増加分÷2で片側の膜厚を求めます。均一に付き回る無電解ニッケルメッキだからこそ成立する簡便法です。

4-3. 質量（重量）法

めっき前後の重量差と表面積・密度から膜厚（付着量）を算出します。小数点以下4桁まで秤量できる電子天秤を用います。

4-4. 断面顕微鏡法（破壊）

サンプルを切断・研磨し、断面を顕微鏡で直接観察・実測する方法です。最も確実ですが破壊検査となります。

5. 当社の膜厚の測定方法

膜厚精度が良くても、正しく測定・管理・評価できなければ品質を保証できません。一般的な測定方法（蛍光X線式やマイクロメーターによる寸法差測定）に加え、当社では独自のシビアな管理ノウハウを実践しています。

• 断面顕微鏡法による超精密測定（主要検査） サンプルを切断・研磨し、断面を顕微鏡で直接観察・実測する「断面顕微鏡法」を主要な検査として採用しています。ミクロン未満の「4桁」まで正確に数値を読み取ることができる高精度な測定を行っています。
• 高膜厚処理での「多段階テストピース管理」 たとえば50μm（約200分）といった高膜厚の処理を行う場合、メッキ液の特性上、時間が経ち膜厚が厚くなるにつれて析出速度（スピード）のカーブが緩やかになっていくという特徴があります。 そのため当社では、メッキ槽にあらかじめ複数枚（例：5枚など）のテストピースを同時に投入。1時間ごとなどの一定時間ごとにテストピースを引き出し、重量換算（質量法）を行うことで、変化する析出速度に合わせて残りのメッキ時間をシビアに補正・コントロールしています。
• 5分前の最終確認と「保証書」の添付 処理が完了する5分前には、必ず最終の膜厚確認を徹底。そして、最後に残った1枚のテストピースは製品と一緒に納品します。これにより、「製品と全く同じ膜厚が担保されている」という動かぬ証拠（品質の保証書）としてお客様にお渡ししています。膜厚が厚くなる（処理時間が長くなる）ほど、この補正用のテストピースの枚数を増やし、徹底した管理を行っています。

　

6. 膜厚設計で失敗しないための注意点

• 「最小厚さ」を理解する：JISの等級は最小値であり、実際は有効面で要求膜厚を満たす必要があります。
• 角部・奥部の膜厚：均一性に優れる無電解めっきでも、形状次第で局所差は生じます。重要寸法部は事前に共有を。
• 寸法増加を見込む：膜厚分の寸法増を設計段階で織り込みます。アルミなど前処理で寸法が減る素材は別途配慮が必要です。
• 耐食性・硬度との両立：膜厚・リン含有率・熱処理は相互に影響します。単独でなく総合設計を。

　

7. 当社の処理事例をご紹介！

大型シャフト無電解ニッケルメッキ

板金部品　無電解ニッケルメッキ

8. まとめ

無電解ニッケルメッキの膜厚は、一般に3〜30μm（最大50μm程度）が目安で、JIS H 8645では最小厚さにより7等級（3〜50μm）に分類されます。最大の強みは、複雑形状でも均一に付き回ること。

膜厚選定は「用途×要求特性×寸法公差×コスト」のバランスで決まり、

• はんだ付け：薄膜（数μm）
• 防食：10μm以上＋高リン検討
• 耐摩耗：厚め＋熱処理（耐食性低下に注意）
• 精度優先：薄膜管理・寸法見込み

という考え方が基本です。また、図面に記載がなくてもハメアイ等の重要公差を見逃さない事前の認識合わせや、時間経過によるスピード変化を織り込んだテストピース管理など、ミクロン単位の精度をコントロールする独自のノウハウが不可欠となります。
